產品係列:輸送輥筒

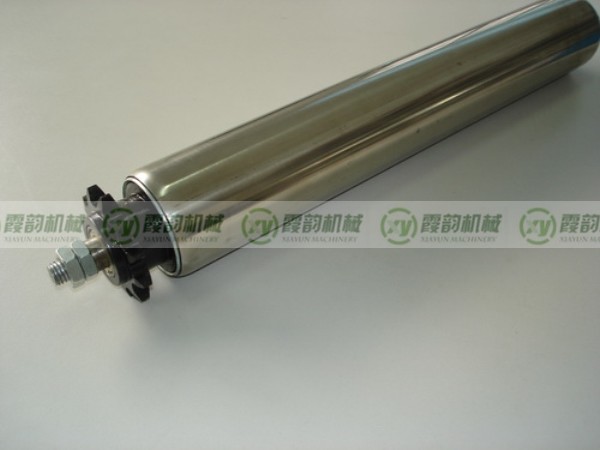

產品名稱:輥筒實拍 圖樣編號:XY--8837

本廠輥筒接受非標定製,可詢問客服索取樣本/選型手冊

谘詢熱線:021-39520102 021-39520302。聯係QQ:719995053793577997

定製說明:

定製輥筒需確認以下參數:

1、輥筒直徑選擇:見參數規格表。

2、輥筒長度選擇:在60~2000mm範圍內由客戶任選。

3、輥筒材質選擇:碳鋼鍍鋅、碳鋼鍍鉻、碳鋼包膠、鋁合金、不鏽鋼、ABS等。

4、輥筒類型選擇:無動力輥筒、單鏈、雙鏈輥筒、“O”帶輥筒、錐形輥筒等。

5、輥筒固定方式:彈簧壓入式、內牙軸式、全扁榫式、通軸銷孔式。

6、客戶其他需求。

產品特點:

1、鋼製鏈輪與筒體可靠焊接,使其可以傳遞更高的扭矩,能夠適應中重型托盤輸送的要求。

2、精密滾珠軸承固定在鋼製衝壓軸承殼內,堅固、耐用,能夠承受比塑膠軸承座更大的載荷。

3、對使用環境要求不高,高、低溫均可良好運行。

4、適用溫度:-20℃~+80℃(可定製耐高溫400℃以內)。

技術參數:

管徑D

軸徑d

A

尺寸關係

鏈輪型號

d1

Φ38

Φ12

17

L=W+40

08B11T

Φ45.08

Φ50

Φ12/15

17

L=W+40

08B11T

Φ45.08

Φ60

Φ12/15

17

L=W+41

08B14T

Φ57.07

Φ76

Φ15/20

20

L=W+44

10A13T

Φ66.33

Φ89

Φ20

20

L=W+40

10B15T

Φ76.35



外管材質

管徑D

管厚t(mm)

型號

表麵處理

碳鋼

38

1.21.5

10R-W-38-CX-C12A



鍍鋅、鍍硬鉻、鍍裝飾鉻、

包膠(耐磨橡膠、

聚氨酯)



50

1.52.0

10R-W-50-CX-C12A

60

2.02.5

10R-W-60-CX-C12A

76

2.53.0

10R-W-76-CX-C15A

89

3.04.0

10R-W-89-CX-C20A

不鏽鋼

38

1.21.5

10R-W-38-S-C12A

50

1.52.0

10R-W-50-S-C12A

60

2.02.5

10R-W-60-S-C12A

76

2.53.0

10R-W-76-S-C15A

89

3.04.0

10R-W-89-S-C20A

說明:內螺紋尺寸:Φ12(M8×15)、Φ15(M10×20)、Φ20(M12×25)。

      該產品可根據客戶需求量身定製,谘詢熱線:021-39520102、39520302
