輥筒輸送機係列
本廠輥筒接受非標定製，可詢問客服索取樣本/選型手冊！谘詢熱線：021-39520102 、021-39520302。
技術參數：

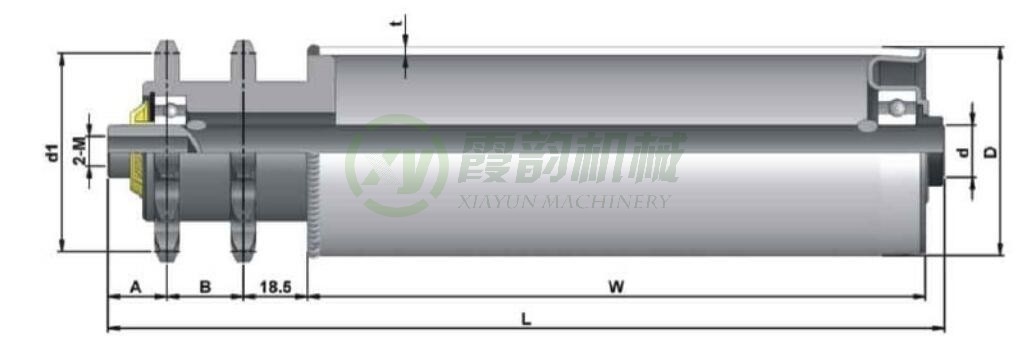

管徑D | 軸徑d | A | B | 尺寸關係 | 鏈輪型號 | d1 |
Φ38 | Φ12 | 17 | 22 | L=W+62 | 08B11T | Φ45.08 |
Φ50 | Φ12/15 | 17 | 22 | L=W+62 | 08B11T | Φ45.08 |
Φ60 | Φ12/15 | 17 | 22 | L=W+63 | 08B14T | Φ57.07 |
Φ76 | Φ15/20 | 20 | 25 | L=W+69 | 10A13T | Φ66.33 |
Φ89 | Φ20 | 20 | 25 | L=W+69 | 10B15T | Φ76.35 |
外管材質 | 管徑D | 管厚t(mm) | 型號 | 表麵處理 |
碳鋼 | 38 | 1.2、1.5、2.0 | 11R-W-38-CX-C12A |
鍍鋅、鍍硬鉻、鍍裝飾鉻、 包膠（耐磨橡膠、 聚氨酯）
|
50 | 1.5、2.0 | 11R-W-50-CX-C12A | ||
60 | 2.0、2.5、3.0 | 11R-W-60-CX-C12A | ||
76 | 2.5、3.0、4.0 | 11R-W-76-CX-C15A | ||
89 | 3.0、4.0 | 11R-W-89-CX-C20A | ||
不鏽鋼 | 38 | 1.2、1.5 | 11R-W-38-S-C12A | |
50 | 1.5、2.0 | 11R-W-50-S-C12A | ||
60 | 2.0、2.5 | 11R-W-60-S-C12A | ||
76 | 2.5、3.0 | 11R-W-76-S-C15A | ||
89 | 3.0、4.0 | 11R-W-89-S-C20A | ||
說明：內螺紋尺寸：Φ12（M8×15）、Φ15（M10×20）、Φ20（M12×25）。 該產品可根據客戶需求量身定製，谘詢熱線：021-39520102、39520302。 | ||||
定製說明：
定製輥筒需確認以下參數：
1、輥筒直徑選擇：見參數規格表。
2、輥筒長度選擇：在60~2000mm範圍內由客戶任選。
3、輥筒材質選擇：碳鋼鍍鋅、碳鋼鍍鉻、碳鋼包膠、鋁合金、不鏽鋼、ABS等。

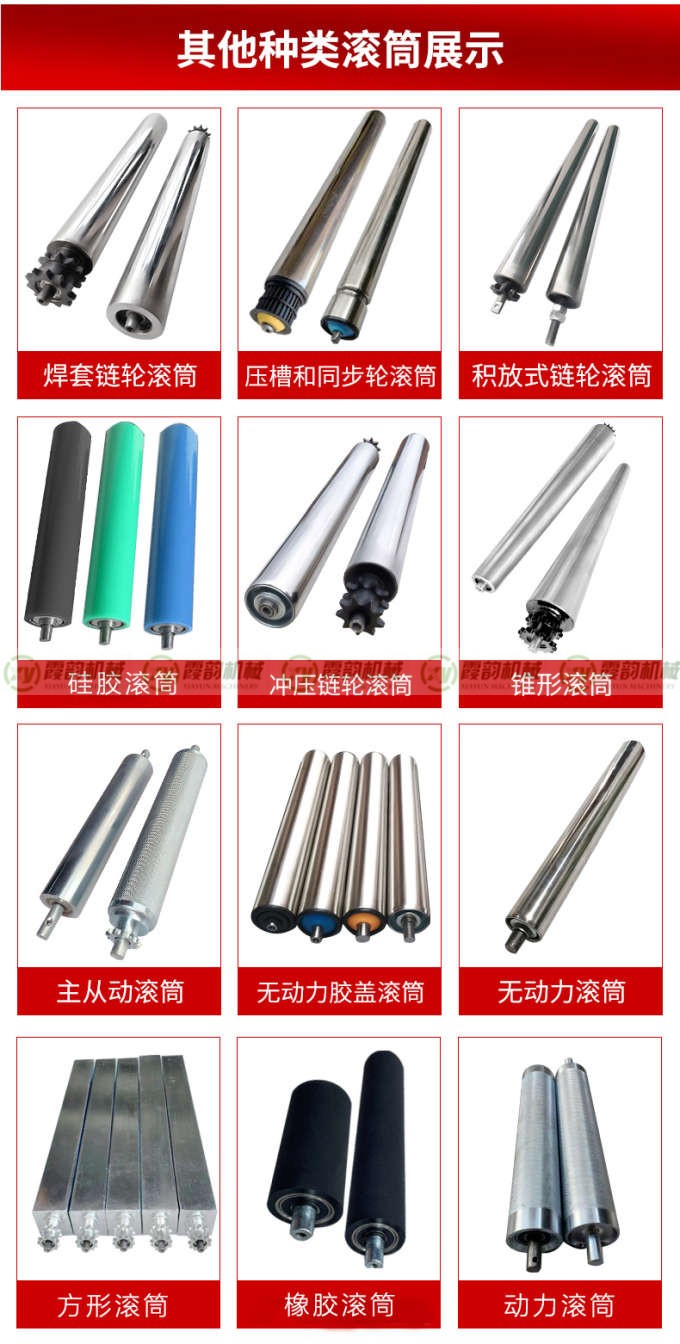

4、輥筒類型選擇：無動力輥筒、單鏈、雙鏈輥筒、“O”帶輥筒、錐形輥筒等。

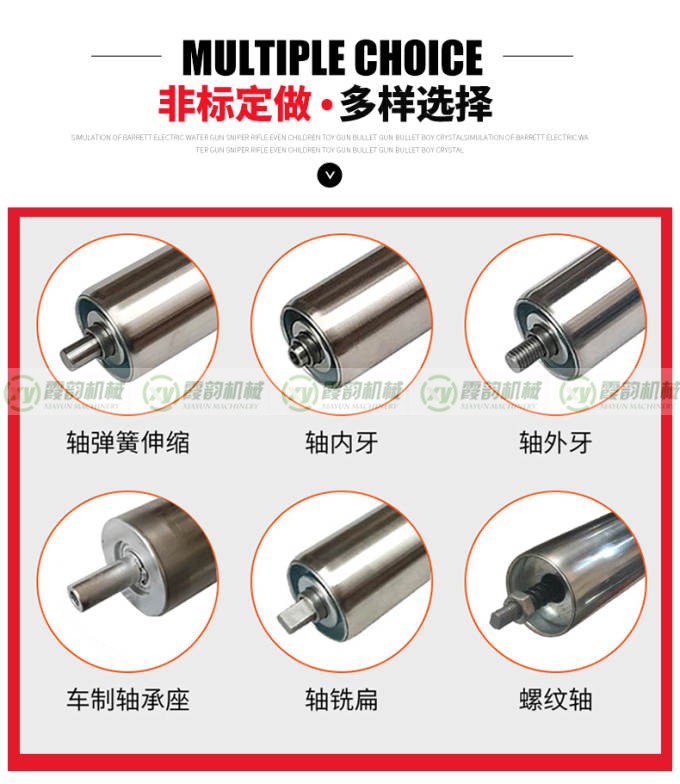

5、輥筒固定方式：彈簧壓入式、內牙軸式、全扁榫式、通軸銷孔式。
6、客戶其他需求。
產品特點：
1、鋼製鏈輪與筒體可靠焊接，使其可以傳遞更高的扭矩，能夠適應中重型托盤輸送的要求。
2、精密滾珠軸承固定在鋼製衝壓軸承殼內，堅固、耐用，能夠承受比塑膠軸承座更大的載荷。
3、對使用環境要求不高，高、低溫均可良好運行。
4、適用溫度：-20℃~+80℃（可定製耐高溫400℃以內）。
